قسم السنخية
حاجز سنخي ، قسم توزيع 50 ، 60 أو 72 ملم في ألواح مسبقة الصنع بارتفاع طابق. العرض 1 م 20 ما عدا لل 72 وهو 60 سم. معيار جديد.
1: لوحة من 50 أو 60 أو 72 مم.
2: علاج المفاصل الشريط والجص.
3: المربط.
4: مسامير 35 مم.
5: مفتاح الدليل.
6: وحيد.
روح
تم قطع الورق المقوى الرمادي وتجميعه من قبل الشركة المصنعة في شكل شبكة قرص العسل مع شبكة متعامدة
مسامير 35 مم
سريع التنفيذ ومنخفض التكلفة. بشكل أساسي لـ HLM "الإسكان المتوسط الإيجار" فيلا منخفضة التكلفة
فصل الغرف حيث لا يكون البحث عن جودة الصوت والصلابة من الأولويات ، 26 ديسيبل.
ضد أبسط قسم بلاكوستيل (72) 33 ديسيبل مع صوف زجاجي 45 مم 42 ديسيبل.
يتكون القسم المكون من 50 خلية من مجموعة من الألواح الجاهزة المكونة من لوحين
لوحان من الجص BA10 متصلان معًا بشبكة من الورق المقوى على شكل قرص العسل.
يتكون القسم المكون من 60 و 72 خلية من مجموعة من الألواح الجاهزة المكونة من لوحين
لوحان من الجصي BA13 متصلان معًا بشبكة من الورق المقوى على شكل قرص العسل.
اساسي
مجال العمل المقبول
يستخدم :
• في حاجز توزيع أو تبطين حائط داخل نفس المسكن.
• لتحقيق مجاري تقنية.
مضادة للماء
مبدأ التثبيت.
يتم الحصول على القواطع عن طريق التشابك بين سكة سفلية مثبتة بالأرضية 28 مم × 48 مم وسكة علوية مثبتة بالسقف
27mmx28mm في الخشب أو اللوح. الصفيحتان مترابطتان بواسطة أسافين. (ح 2.60)
ضع علامة على السماكة الإجمالية للقسم على الأرض.
حدد موقع الإطارات. أصلح النعل.
انقل المخطط إلى السقف ، وانقله إلى الداخل ، بسماكة الوجه (1 سم لـ a
حاجز 50 مم). ثبت القضبان (27 × 28 مم) بالسقف. المقاطعات على يمين مرور حواجز العودة (T أو L) والمجاري الكهربائية. بالنسبة لمنافذ التقسيم ، قم بإصلاح القضبان الرأسية ، بطول يساوي على الأقل ثلث الارتفاع تحت السقف. التحديق
أيضا مفتاح على النعل.
اللوح المربط
نعل اللوح (أملس)
سيتم ربط القضبان السفلية بالبلاطة ، ومثبتة على الأرض ، بالسقف أيضًا. (ربما لصقها أيضا)

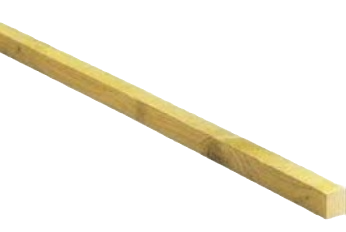

ثبت الخشب على الأرضية 28x48 شقة.
ضع السكة البلاستيكية للغرف المبللة على الأرض. لأخذ أبعاد اللوحة في الارتفاع ، خذ قطعتين من الخشب 28x27 ، ضعهما على النعل على الأرض حتى السقف ، خذ عدة نقاط (أصغر قياس). انقلها إلى الطبق واقطع القطعة الإضافية. قم دائمًا بقص الجزء السفلي من اللوحة ، ستخفي الألواح البائسة البؤس.
قبل وضعه ، قم بفك الجزء العلوي من لوح الكرتون بمقدار 5 سم. يجب وضع المفاتيح على مسافة 1 متر و 1.80 تقريبًا (الرأس والشريك .....)
بالنسبة للكابلات الكهربائية ، قم بفصل الورق المقوى بقطعة من نعل خشبي.
يكفي 12 برغي 35 مم لكل لوح. دائما المسمار فقط على جانب واحد!
الضربة القاضية بقطر وتد 6
الطول 45 ملم
غراء هلام النيوبرين.
لصق مزدوج.
مفتاح تقاطع خشبي
يجب القيام بأعمال تحضير الركيزة قبل تطبيق الطلاءات النهائية.
نظرًا للأحكام المحددة المتعلقة بأقدام الحواجز والجدران المغطاة بالبلاط ، يجب أن تحدد مستندات العقد المحددة المسؤول عن تنفيذ هذا العمل (تركيب نظام حماية المياه تحت البلاط ، بدلاً من أغلفة الفواصل ، وموانع التسرب المرنة).
سكة بلاستيكية مرنة
ارتفاعات الاستخدام القصوى:
اكتب 50 مم: 2.60 م
اكتب 60 مم: 3.00 م
اكتب 72 مم: 3.60 م
انتبه للوزن ووزن المتر المربع: طبق 50 = 17 كجم 60 = 17.5 كجم
72 = 22 كغ علما أن صفيحة 1.20 × 2.50 = 3 م².
قم بتضمين اللوحة في وتد
السقف ووضع اثنين من الحشوات في القدم.
مفرق على شكل حرف T يتم التعامل معه مثل البداية على الحائط ، مع سكة رأسية ومفتاح عند القدم.
ضع اللوحة على القاعدة
ثابتة على الأرض.
ضع مفتاحين في مساحة عادية ، وقم بإصلاح سمن أسفل القسم.
ادفع كل شيء ثم ثبت على جانب واحد فقط.
ادفع اللوحة مقابل جدار البداية.
مسامير 35 مم

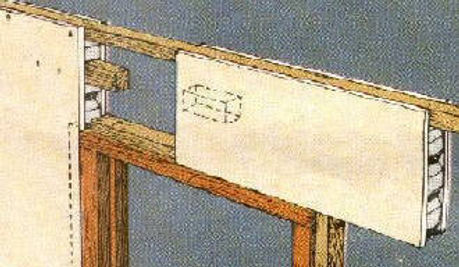

رافدة الإطار
يضمن المفتاح الذي يتم ترتيبه أفقيًا على كل جانب من العارضة
اتصاله باللوحة المجاورة
من فضلك انتظر بضع لحظات
الزوايا
يتم تضمين ثلاثة أسافين (أو وتد مستمر) في اللوحة المثبتة أولاً. ثم يتم تثبيت سكة أو شدها على جانب اللوحة. بعد القطع ، يتم تركيب لوحة الإرجاع. تتلقى كل لوحة عند القدم مفتاح التوصيل المثبت على النعل
مرور الغمد الكهربائي
مفتاح
رأى حفرة حفرة
رأى حفرة حفرة
سمن
رأى حفرة
لمرور الأغماد الكهربائية إلى الفتحة التي صنعها منشار الثقب.
انتقل إلى الجانب قبل تثبيت الأوتاد ، أو قبل تثبيت اللوحة ، انزع الورق المقوى من القسم بغطاء 2 متر أو قاعدة مكواة بالإضافة إلى مطرقة ،
سمن
المربط ، على نحو سلس ، وحيد
تركيب إطار خشبي
سمن
سمن
مفتاح
نعل
تركيب اللوحة الأخيرة
تركيب اللوحة الأخيرة.
اترك فتحة مقابلة للوحة ، وأدخل الأوتاد بالكامل في اللوحة A. اقطع منشارًا مقطوعًا على إحدى واجهات القسم A في موقع الأوتاد. امسح موقع الأوتاد في اللوحة B و C.
قم بتضمين اللوحة في المكان المخصص لهذا الغرض. أخرج الأوتاد نحو الألواح B و C على نصف طولها باستخدام نقطة كبيرة (برغي 70 مم) تنزلق في قطع المنشار. اربط الأوتاد من خلال إحدى اللوحات.
مفتاح التمرير
لملاءمة اللوحة الأخيرة: أدخل الأوتاد بالكامل على كل جانب من اللوحة الأخيرة المراد تركيبها.
قم بعمل قطع منشار على أحد جوانب اللوحة (حيث يتم وضع المفاتيح).
توقف الخليج أو الحاجز
مع الملف المعدني.
مع ملف خشبي. الأنف الحاجز
مع شريط لوحة
مع الملف الشخصي placotistel.
انظر: كيف تقطع اللوح الجصي
