Tout sur la Pose des plaques de plâtre

Hastanelerin, sinemaların placostil olduğunun kanıtı olarak akustik ve ısı yalıtımında placostil bölme ve üst kısım.

difficile.La cloison placostil et le top en isolation acoustique et thermique, pour preuve les hôpitaux, les cinémas, sont en placostil.

Cloison de cinéma.La cloison placostil et le top en isolation acoustique et thermique, pour preuve les hôpitaux, les cinémas, sont en placostil.Les cloisons à ossatures métalliques offrent une très vaste gamme de possibilité, cloison de distribution courante, cloison de séparation d'appartements, cloison de grande hauteur, cloison coupe-feu, cloison acoustique et les cloisons cintrées. Elles sont donc pourvues au choix des qualités et des exigences réglementaires de différentes plaques BA6, BA13, BA15, BA18, BA25, doublées, triplées et de divers pouvoirs, plaque hydrofuge, plaque feu, plaque haute dureté

Metal çerçeveli bölmeler, ortak dağıtım bölme, apartman bölme bölme, yüksek katlı bölme, yangına dayanıklı bölme, akustik bölme ve bombeli bölme gibi çok geniş olanaklar sunmaktadır.

Bu nedenle, BA6, BA13, BA15, BA18, BA25, çiftli, üçlü ve çeşitli güçlere sahip farklı plakalar, su itici plaka, yangın plakası, yüksek sertlikte plakaların nitelik ve yasal gerekliliklerini seçme olanağı sağlanır.

Cloison grande hauteur.cinéma.Hopital.Plaques croisées.Cette technique permet de réaliser des cloisons quasi sur mesure. En faisant varier l'épaisseur des plaques (13,15 ou 18mm) et surtout leur nombre, en intégrant ou non un isolant, on peut atteindre tous les niveaux de performance sur le plan acoustique autant que thermique.

Tavan

1 BA13

2 BA13

15cm

büyük boy

Bölmede olduğu gibi ikiye katlamada

Zemin

Bande de mousse adhésive pour l'acoustique et l'étanchéité, s'utilise pour l'isolation acoustique, thermique et l'étanchéité à l'air des cloisons sur ossatures métalliques (Rails haut et bas et montants latéraux), permet de limiter la propagation des ondes sonores et d'amortir les vibrations.

Metal çerçevelerdeki bölmelerin (üst ve alt korkuluklar ve yan dikmeler) akustik ve ısı yalıtımı ve hava sızdırmazlığı için kullanılan akustik ve sızdırmazlık için yapışkan köpük bant, ses dalgalarının yayılmasını sınırlar ve titreşimleri sönümler.

Brumat Sineması

Evin içindeki gürültüyü azaltın.

Gündüz ve gece alanları arasında yalıtımlı bölmeler sağlayın.

İyi bir çapa sahip su boruları alın, bir basınç düşürücü kullanın, sıhhi cihazların bir odanın bir bölümüne dayanmasını önleyin.

Haute performance

Un niveau à eau est composé de deux fioles graduées et réunies par un tuyau rempli d'eau. Il permet de tracer deux points éloignés l'un de l'autre sur une ligne parfaitement horizontale grâce au principe des vases communicants.

Pose en 3 D fichier pour plaque de plâtre placo

lütfen birkaç dakika bekleyin

Souris rotation, direction. Pour voir la pose sur le placo

akustik bölme

Yalıtım ve akustik düzeltmeyi karıştırmayın.

Akustik düzeltme, bir odanın uygun akustik kalitesini sağlar. Bu, dinlemenin teşvik edilmesi gereken bir yer (müzik odası) veya ses seviyesinin düşürülmesi gereken bir yer (giriş holleri, sirkülasyonlar) olabilir.

Camyünü bölmelere sıkıştırmaya çalışmayın çünkü sıkıştırıldığında ses direnci azalır.

Miktar 48, 45 mm yün ve 50, 60 değil......

Bu nedenle, çok sert olan gözenekli köpükler ve çok yoğun olan belirli mineral yünlerden bu kullanım için kaçınılmalıdır.

AKUSTİK BÖLÜM İÇİN ÖNERİ.

Bir bölme, tasarımı Masse Ressort Masse yasasına uygunsa optimum akustik performansa sahip olacaktır.

Prensip: bir cam yünü arasına sıkıştırılmış, homojen ve hava geçirmez iki ayrışmış alçı duvar.

Akustik alanları. Herhangi bir ses olayının üç aşaması vardır: sesin üretimi, yayılması ve alınması.

Üretim, ses kaynağı olan bir cismin titreşime girmesiyle bağlantılıdır; akustik bu nedenle titreşimli hareketleri inceler.

Sesin kaynaktan kulağa yayılması, gaz, sıvı veya katı maddesel bir ortam gerektirir. Bu nedenle, akustik için, her zaman tüm çevreyi haritayla iyi bir şekilde yalıtın; tavan, bölme vb.

Yangın ve akustik bölmeler

Sac de map, Map mortier adhésif. Coller et boucher les trous

Yapıştırıcı harç haritası.

Tutkal et delikleri doldurur

Bien calfeutrer avec du map sur toute la périphérie; plafond, cloison etc. … La cloison est monté en premier ensuite le plafond en buter contre la cloison à la hauteur voulue

Cloisons grande hauteur, En faisant varier l'épaisseur des plaques (13,15 ou 18mm) et surtout leur nombre, en intégrant ou non un isolant, on peut atteindre tous les niveaux de performance sur le plan acoustique autant que thermique.

But Nîmes, Bien calfeutrer avec du map sur toute la périphérie; plafond, cloison etc. … La cloison est monté en premier ensuite le plafond en buter contre la cloison à la hauteur voulue

Chassie de cloison, En faisant varier l'épaisseur des plaques (13,15 ou 18mm) et surtout leur nombre, en intégrant ou non un isolant, on peut atteindre tous les niveaux de performance sur le plan acoustique autant que thermique.

Gol Nimes

Tüm çevre boyunca harita ile iyi doldurun; tavan, bölme vb. …
Bölme önce monte edilir, sonra tavan istenilen yükseklikte bölmeye yaslanır.

Örneğin, bu teknoloji (placostil) sinema komplekslerinde ve kayıt stüdyolarında bölmeler oluşturmak için kullanılır.

Plakaların kalınlığını (13,15 veya 18 mm) ve her şeyden önce sayılarını değiştirerek, yalıtım dahil olsun ya da olmasın, hem akustik hem de termal seviyede tüm performans seviyeleri elde edilebilir.

Çok yaygın olarak kullanılan dağıtım ve bölme bölümleriyle elde edilen sonuç örnekleri.

Not: Sahada istenen ses yalıtımını elde etmek için, bölmeler genellikle istenen sonuçtan R 5 ila 8 dB daha yüksek zayıflama indekslerine sahip olmalıdır.

GÜRÜLTÜ ÖLÇEĞİ (desibel) dB

30: yapraklarda rüzgar

40: izole oda

50: konuşma sesleri

80: yoğun trafikte sokak gürültüsü

100: disko

110: Matkap

120: dayanılmaz gürültü

Mineral yün yalıtımı. Rijit ve hava geçirmez yapıları nedeniyle sadece kütle kanununa göre kendi yoğunlukları ile akustik izolasyon sağlama iddiasında olamazlar.

BA 13 M 48 .......... BA 23 M 48................... BA 2x13 M 48...... .........BA15 M 70

yün45mm 42dB.......yün45mm 46dB.........yün45mm 47dB.................yün60mm 48dB

Les hauteurs maxi sont données entre sol brut et plafond. Seule la hauteur de 2.50 m de la 72/48 est prise entre sol fini et plafond.

BA 2x13 M70......................BA 2X13 M90....................BA 2X13 2X M70

yün30x2mm 60dB..............yün 70mm 60dB.................yün 2x45mm74dB

Maksimum yükseklikler ham zemin ile tavan arasında verilmiştir.

72/48'in sadece 2,50 m yüksekliği bitmiş döşeme ile tavan arasına alınmıştır.

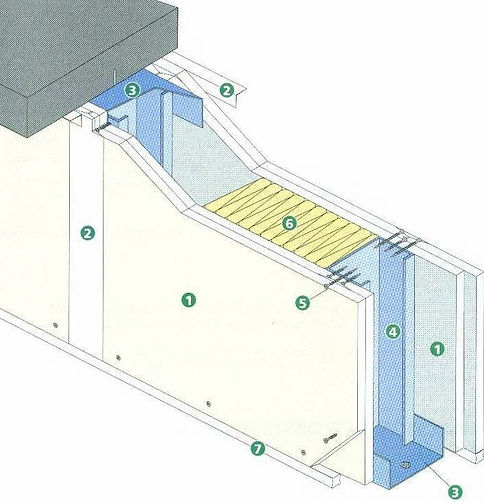

Tek ve çift yüzler

Cloison montant de 120 cm de large H 3.20

1: Plaka

2: Derz ve kaplama işlemi

3: Parça

4: Tutar

5: Vida

6: Olası yalıtım şiltesi

7: Hava geçirmezlik (bitmiş zemin üzerine kurulum)

Cloison de distribution de 98, 120, 130mm d'épaisseur, constituée par assemblage de quatre plaques vissées sur une ossature métallique.

Dağıtım bölmesi 98, 120, 130 mm kalınlığında, şunlardan oluşur:
dört plakanın montajı

metal bir çerçeveye vidalanmıştır.

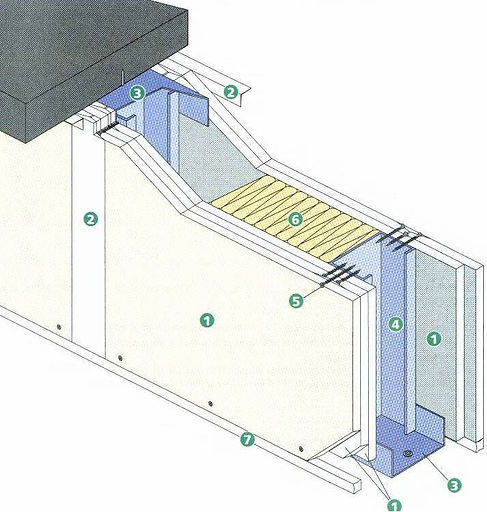

Asimetrik kaplamalar

Akustik dağıtım bölmesi 85 ila 152 mm kalınlığında, şunlardan oluşur:
metal bir çerçeveye vidalanmış üç veya beş plakanın montajı.

constituée par assemblage de trois ou cinq plaques vissées sur une ossature métallique.

1: Plaka

2: Şerit ve alçı derz tedavisi

3: Parça

4: Tutar

5: Plaka şeridi (4 kesinti olasılığı
30 cm yüksekliğinde)

6: Vida

7: mineral yün

8: Bitmiş bir zemine kurulum için hava geçirmezlik

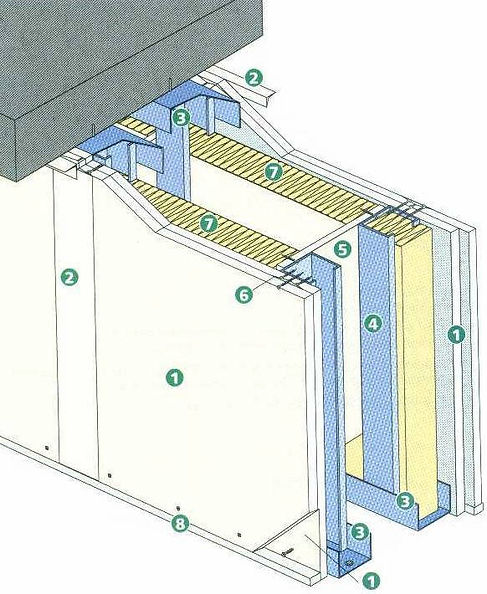

160 ila 300 mm kalınlığında çok yüksek bölme, tam yükseklikte plaka şeritleriyle birbirine bağlanan iki simetrik yarım bölmeden oluşur (BA 13).

Her bir yarım bölme, bir metal çerçeve ve bu çerçevenin aynı tarafına vidalanmış 2 plakadan oluşur.

composée de deux demi-cloisons symétriques liaisonnées entre elles par des bandes de plaques (BA 13) toute hauteur.

120 mm'den 300 mm kalınlığa kadar yüksek akustik performansa sahip ayırıcı bölme
mineral yün şilte ile doldurulmuş bir inşaat boşluğunu sınırlayan iki bağımsız yarım bölmeden oluşur.

Her yarım bölme, bir metal çerçeve ve bu çerçevenin aynı yüzüne vidalanmış iki veya üç plakadan oluşur.

Cloison séparative à hautes performances acoustiques de 120 à 300 mm d'épaisseur composée de deux demi-cloisons indépendantes délimitant un vide de construction garni par un matelas de laine minérale.

Bir ızgaranın dahil edilmesiyle güçlendirilmiş bölme veya dağıtma bölümü
dikmeler arasında kalın genişletilmiş metal (e=2,8 mm).

Sorgu bölümleri, en azından buna eşit bir koruma süresi elde etmiştir.
iniş kapıları

Cloison séparative ou distributive renforcée par incorporation d'une grille en métal déployé de forte épaisseur (e=2,8 mm) entre les montants. Les cloisons défi ont obtenu une durée de protection au moins égale à celle des portes palières

1: Plaka

2: Meydan Okuma Tablosu

3: Birleştirilmiş dikmeler

$Grille entre montant, La grille est utilisée entre les montants d'une cloison dans les ouvrages nécessitant une résistance renforcée à l'effraction. C'est une plaque en métal déployée de 3mm d'épaisseur.$

Izgara, hırsızlığa karşı yüksek dayanıklılık gerektiren işlerde bölme dikmeleri arasında kullanılır.
3 mm kalınlığında genişletilmiş bir metal levhadır. Uzunluk 2.60 ve 3.00 Genişlik 90 cm

Cloison plomb, Châssis étanches s'adaptant sur des cloisons

Rouleau de bande de feuille de plomb, feuille de plomb souple Radiologie, radiothérapie, médecine nucléaire, une protection des locaux contre les rayons ionisants est nécessaire. cloison double peau placo

Kurşun levha bant rulosu, esnek kurşun levha.

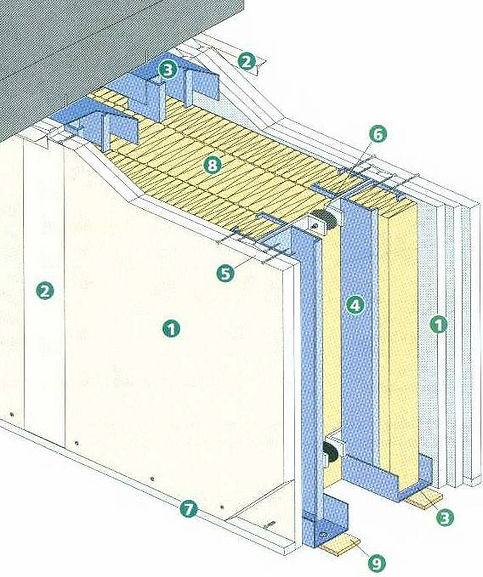

Çok yüksek akustik performansa ve yüksekliğe sahip bölme
260 ila 500 mm ve daha fazla kalınlık, iki yarım bölmeden oluşur
özel PHONI SL titreşim önleyici ara parçalar ile birbirine bağlanmıştır.

Her yarım bölme bir metal çerçeve ve iki veya
bu çerçevenin aynı tarafına vidalanmış üç plaka

Liaison entretoise antivibratile pour cloisons grandes hauteurs à très hautes performances acoustiques., Assure la liaison entre les deux demi-cloisons.

1: Plaka

2: Şerit ve alçı derz tedavisi

3: Parça

4: Tutar

5: Vida

6: PHONI SL bağlantısı

7: Hava geçirmezlik

8: Mineral yün

9: Köpük conta

Çok yüksek akustik performansa sahip bölmeler için titreşim önleyici ayırıcı bağlantı.

İki yarım bölüm arasındaki bağlantıyı sağlar.

Köşe bağlantısı

Jonction d 'angles, haute performance phonique, entretoise silenbloc

1 BA 18

2 BA 13

3 titreşim önleyici ara parça

4 Miktar

5 Conta

6 maden yünü

7 Köşe takviyesi (takviyeli bant)

8 Herhangi bir mineral yün

Üzerine vidalanmış 4 plakadan oluşan bir montajdan oluşan X-ışını bölmesi
bir kurşun levha içeren metal bir çerçeve.

Radyoloji, radyoterapi, nükleer tıp, tesislerin iyonlaştırıcı radyasyona karşı korunması gereklidir.

Cloison radiologie constituée par un assemblage de 4 plaques vissées sur une ossature métallique avec incorporation d'une feuille de plomb.

1: Plaka

2: Kurşun levha (maks. 2 mm)

3: Şerit ve alçı derz tedavisi

4: Tutar

5: Parça

6: Vida

7: Olası yalıtım

8: Hava geçirmezlik (bitmiş zemin üzerine kurulum)

Astardan önce bölme

Placostil bölümü

Bölme kaplama bağlantısı

Hareketli astarların odalar arasındaki yalıtımı bozması muhtemeldir. Bu nedenle, standartlaştırılmış akustik yalıtım aranır aranmaz bölmelerin sağında bunların kesilmesi tavsiye edilir.

Daireler arasındaki bölme duvarları her zaman yapısal işlerle bağlantılı olmalıdır.

Astar, doğası ne olursa olsun, bölmeye yaslanır.

yapıştırılmış astar
