Plafond sous fermette
Fiable et sans fissuration.
Les mouvements de structure généralement admis sont absorbés par l'ossature métallique.
Les écarts de température et d'humidité relative ne provoquent pas de variations dimensionnelles des plaques.
AVANTAGES
Pour chantiers neufs ou anciens.
Faible charge sous les fermettes, poutres .
Intégration des canalisations.
Performances élevées.
Suppression des risques de fissuration

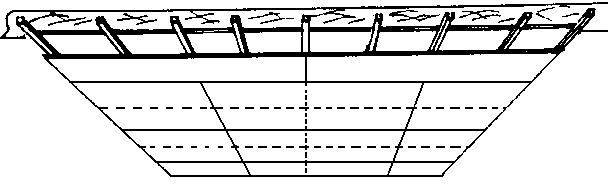

Plafond sur fourrure(F530 ou S47), plaque de plâtre en BA 13mm, 15mm 18 mm. L'ossature sur charpente ou fermette doit se faire avec des suspentes vissées (vis de 25 pour plaque de plâtre) ou clouées (clou galvanisé) tous les 60cm maximum, entre axes des fourrures. Le long de la fourrure, les suspentes doivent être au maximum tous les 1,20 m.
Palette standard de 50 BA 13 en
2.50 par 1.20 = 150 m²
Clou galvanisé
Cette pointe à tête extra large peut être utilisée pour la fixation de suspente sur poutre charpente et non sur fermette. La fermette vibre quand vous clouez.
Un chef de chantier observe un apprenti en train de planter un clou. Quelques minutes après, il lui dit :
– Tu me fais penser à la foudre.
– Parce que je suis rapide hein ?
– Non, parce que tu ne frappes jamais au même endroit !
La pose (visser directement sur la fermette) des plaques de plâtre sous fermette industrialisée est interdite.
Un plafond courant, une BA 13 plus ossature, pèse 12 kg au mètre carré.
Protection incendie: Coupe feu 1/2 heure
Bon sens de la suspente.
Deux vis par suspente de 25 mm à plaque de plâtre
Suspente pour fourrure F 530 ou S 47
Au cordeau, quel que soit le type de support, tracez et implantez les quatre suspentes d'angles avec un niveau à eau.
Fixer les pattes intermédiaires à l'aide du cordeau, mettre les fourrures.
Astuce. On peut positionner les profilés à l'aide de règles métalliques.
Au laser plus rapide et meilleur surface plane, mettre au fur et à mesure les suspentes.
Trait du laser
Support mural pour fixer la plupart des niveaux laser. Il permet de multiples possibilités de fixation. Le réglage en hauteur avec dispositif de blocage offre un ajustement très précis.
Un niveau à eau est composé de deux fioles graduées et réunies par un tuyau rempli d'eau. Il permet de tracer deux points éloignés l'un de l'autre sur une ligne parfaitement horizontale grâce au principe des vases communicants.
veuillez patienter quelques instants
Fermette 1
Entre fermette ou poutre 60 / 120 cm
Entre fermette ou poutre 50 / 100 cm
Tolérances de planéité et d’horizontalité
- Ossature et plafonds
Planéité générale : 5 mm sous la règle de 2 m. La règle étant maintenue en contact avec 2 points d’appui sur la plaque.
Horizontalité : 3 mm/m sans dépasser 2 cm.
- Plafonds
Planéité locale : 1 mm sous la règle de 0,20 m.
Fourrure ossature plafond
S47 - F530 longueur 3 ou 5.30 m
Eclisse
Effectuez la jonction entre 2 ossatures à l'aide d'une
éclisse et en prenant soin de décaler d'au moins 1,20 m
les raccords d'une ossature à l'autre.
Eclistar S47 pour fourrure plafond
Laine de verre nu de 200 mm
Dans le cas d'isolant revêtu d'un pare-vapeur, la continuité du pare-vapeur est assurée par une bande scotchée.
Laine de verre 200 mm avec par vapeur.
Les isolants sont admis jusqu’à 15 kg/m2.
Lève-plaque
Hauteur maxi : 3,30 m
Pensez à mettre des coups de crayon contre le mur, à l'emplacement des fourrures.
Fourrure
Coup de crayon à l'axe de la fourrure, avant de mettre la plaque.
Le lève-plaque facilite la manutention des plaques de plâtre
pour la pose en plafond.
Angle d'inclinaison réglable et verrouillable.
Réglage de l'angle de la plaque.
Possibilité d'incliner la plaque au-delà de l'horizontale
Afin de réaliser les joints en bout de plaque, fixez les pattes correspondant à ces joints 2 mm au-dessus du niveau des autres pattes.
Clipsez les ossatures sur les pattes. Placez l'isolant si nécessaire. Vissez les plaques perpendiculairement aux ossatures.
Tous les joints entre plaques doivent être alignés. (cf. schéma ci-dessous)
2 mm au-dessus des autres suspentes
Joint enduit vis de 25 mm
Si les parois verticales sont perpendiculaires.
1
2
Si les parois verticales sont perpendiculaires.
Posez la première plaque dans un angle.
Posez les autres plaques à joins alignés (facilités de traitement des joints).

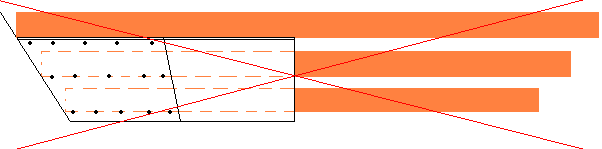

Si les parois verticales ne sont pas perpendiculaires.
Fixez l'ossature parallèle à l'une des parois verticales et
commencez par la plaque 1, la plaque 2 étant posée
après découpe du biais.
Fermette 2
veuillez patienter quelques instants
Sur la même ossature (entre axes 40 cm), deux BA13. Plus il y aura de plaques de plâtre, meilleures seront les performances acoustiques.
Il est rappelé que les joints de plaques doivent être décalés!
Ici ne pas remonter les suspentes de 2mm en bout de plaque
Il est conseillé de mastiquer en périphérie le plafond, pour éviter plus tard le passage d'air sur les prises électriques du doublage.
Avec une bande à joint plier.
0,60 cm
Entraxe ossature pour plafond
0,50 cm maxi
Le NF DTU 25.41 autorise les poses
parallèles et perpendiculaires aux ossatures,
les entraxes de pose sont les suivants :
- 0,40 m en pose parallèle ;
- 0,60 m en pose perpendiculaire.
Les isolants sont admis jusqu’à 15 kg/m2
0,40 cm
Montant
Fourrure s47 ou f 530
Fourrure s47 ou f 530
Vis
Joint acrylique
2 cm
Joints de fractionnement
Afin de permettre des mouvements différentiels, un joint de fractionnement doit être réalisé dans les cas suivants :
- Plafond de grande surface (supérieure à 300 m2)
- Structure constituée de matériaux différents.
- Types de configuration ou sens de pose différents (ex : maisons en « L »).
La charpente industrielle est constituée d'éléments triangulés, appelés fermettes, assemblés par des connecteurs métalliques.
Connecteur métallique fermette
Une charpente traditionnelle est composée, contrairement à la charpente industrielle ou fermettes, de pièces de bois de section assez importante. Elle est constituée de fermes, elles-mêmes reliées par des pannes (panne sablière sur le mur, panne ventrière ou intermédiaire éventuelle en milieu de pan, panne faîtière au sommet).
La charpente traditionnelle contribue au charme de nombreuses maisons anciennes. Réalisée sur mesure, elle est à la fois esthétique et facile à aménager.
Les pièces de bois ne sont pas assemblées par des connecteurs comme dans le cas des charpentes industrielles. Trois types d’assemblages sont utilisés en charpente traditionnelle : le boulonnage, le clouage, ou bien l’embrèvement.
